Booster 150 VA / 20 Volt

Set - Preis 230,00 €, Datenkabel 6,00 €

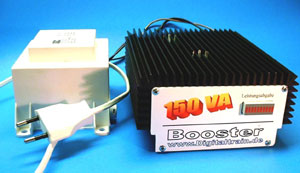

Booster mit speziellem, externem VDE Sicherheits - Transformator und Verstärkungselektronik für eine Ausgangsleistung von 150 VA. Der Booster ist geeignet für alle Digitalsysteme und Spurweiten (Auch Spur 1, DCC !) mit 20 Volt Betriebsspannung.

Er wird einfach zwischen Centraleinheit und Gleis geschaltet und verstärkt dort die von der Centraleinheit kommenden Signale. Mit dem extra lieferbaren Datenkabel ist eine Kommunikation (Kurzschluss, Überlast, STOP und GO) zwischen Steuergeräten mit 5 –poligem BOOSTER- Anschluss möglich. Der Booster ist beliebig kaskadierbar und auch in genormten 19“ Gehäusen mit mehreren Einschüben für Großanlagen lieferbar.

Der Booster ist durch einen eigenen Prozessor geschützt. Dieser überwacht Kurzschluss (0.5 sec Abschaltung), Überlast, Übertemperatur, Unterspannung sowie den kompletten Datenfluss. An der 10 stelligen Leistungs-Anzeige ist die aktuelle Belastung jederzeit ablesbar. Gleichzeitig dient die Anzeige als Indikator der verschiedenen Betriebszustände.

Die Leistung der Centraleinheit von meist 50 VA (je nach angeschlossenem Transformator, der die Centraleinheit mit Strom versorgt) bleibt erhalten und kann als zweiter Digital - Stromkreis zum Beispiel für die Oberleitung oder das BW dienen. Bei Digital geschalteten Magnetartikeln lässt sich diese Leistung sinnvoll für die Versorgung der Weichendecoder nutzen.

Für die Verdrahtung unter der Anlage ist eine mindestens 1,5mm² Leitung vorzusehen, wobei die Einspeisung aus dem Booster möglichst in zentraler Stelle geschehen sollte. Von dieser "Ringleitung" muß mindestens alle 2 Meter ,in Gleisharfen in jedes Gleis und bei Abstellgleisen an jedes Ende eine Einspeisung von dieser Ringleitung mit ca. 0,5mm² erfolgen. Eine korrekte Verdrahtung läßt sich prüfen, indem an jeder Stelle der Anlage der Booster durch einen Kurzschluß, erzeugt durch verbinden des Mittelleiters mit dem Gleis, abschalten muss.
